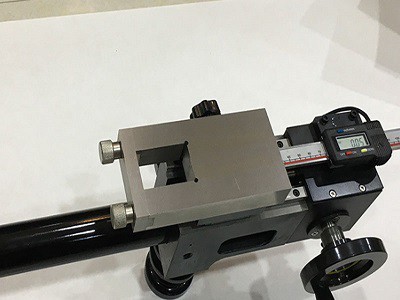

产品名称：铁路轨距尺检定器(正弦原理复现超高）
产品型号：GJQ-HT-1X
【产品介绍】
GJQ-HT-1X型 是按正弦原理复现超高的检定器。铁路轨距尺检定器是用于检定标准轨距铁路轨距尺的轨距、查照间隔、护背距离、超高等的铁路专用计量器具。
【产品特点】
（超高正弦原理检定器在检测或标定轨距尺超高时，超高数值无需修正，轨距尺轨距数值在1405-1480mm范围内任意数值状态下均可进行检测或标定超高数值）
一、机械结构部分
①机械结构主体部件均采用优质球墨铸铁材质，精加工制作，热膨胀系数低，结构件尺寸稳定，自润滑性能优良，耐磨耗。轨距测量导轨的精密等级和使用寿命得到有效的保证。
②轨距检测采用精密蜗轮、蜗杆传动装置，便于精确微调。
③超高检测采用双导轨导向，齿轮、齿条、升降、同步传动链条、精密变速箱、快调和微调手轮装置，超高垂直度精准可靠。
④采用德国进口万向水平仪清晰、直观、精准。
⑤量规碳纤维材质：热膨胀系数低、抗拉强度高、尺寸精度稳定。氮化硅陶瓷球触头硬度高、耐高温、耐酸碱、永不氧化。
二、电子数显部分
①轨距 超高均采用分辨率为0.01mm 电子数显尺，绝对值数据输出模式。
②彩色数显仪，具有超高、轨距、温度、湿度检测显示，数字清晰直观。
【技术参数】
准确度等级：I级
轨距测量范围：1410-1470mm
轨距(1435）位示值z大误差：±0.04mm
轨距（1410-1470）位示值z大误差：±0.06mm
水平（超高）范围：0-185mm
超高示值误差：±0.06mm
水平状态下坡度测量范围：0-7.2度
工作量规长充：1435±0.2mm
【注意事项】
1、检定器应保存在安全干燥的室内，并远离热源和潮湿的环境；
2、该仪器是高精密设备，使用和搬运过程中应应轻拿轻放，避免对各部位的剧烈碰撞，以免损坏。
3、长期不用时，应对检定台定期进行保养，在转动、滑动部分加润滑油及易锈部位涂防锈油。
【依据标准】
《标准轨距铁路轨距尺》JJG 404－2015
